結構與特點:

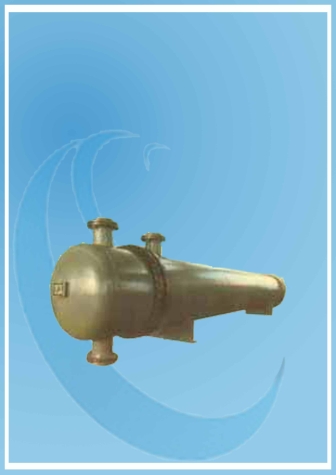

結構簡單、緊湊、流體阻力小,可制造大型設備,但耐壓、耐溫性較塊孔式低,適用于非強烈沖擊、振動較小的場合,并以作冷卻、冷凝器為好,經特殊工藝加工后,亦可作一般加熱設備用。
本設備分Ⅰ型和Ⅱ型,Ⅰ型不帶氣液分離器,Ⅱ型帶氣液分離器,作冷凝器時應選用Ⅱ型。
本設備一般由Ф23/Ф22mm擠壓石墨管組裝,也可生產由Ф50/Ф36mm石墨管組裝的列管式石墨換熱器。
浮動管板與鋼制筒體的密封一般用盤根密封,也可用0型橡膠密封圈。
技術特性:(按HG5-1320-80制造)
許用溫度:作加熱器:-20-120°C
作冷卻器:-20-130°C
許用壓力:殼程:≤0.4Mpa 管程:≤0.2Mpa
規 格:5-350M2 (亦可設計、制400M2以上設備)。
