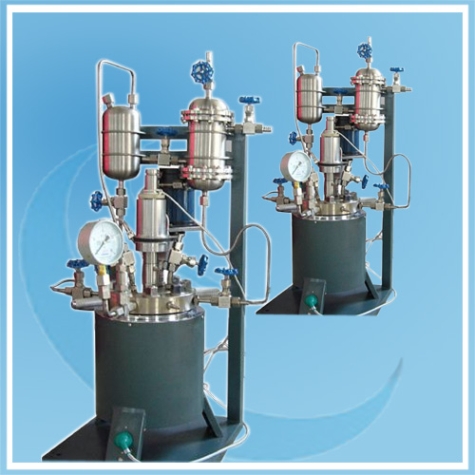

實驗室反應釜,要求操作簡單,使用方便,結構輕巧,便于取放。
常用實驗室反應釜的結構原理與操作:
1、反應釜體與反應釜蓋的密封采用三角線型密封,使用壽命長。
2、緊固主密封采用兩開式卡環,自由靠合反應釜體和反應釜蓋的肩部,對八個主緊螺栓力矩均衡的上緊,即可使釜達到壓緊密封。卸開時松動八個主螺栓,打開卡環,即可提升釜蓋,省力方便,是現代國內最理想的結構。
反應釜蓋與導柱是由升降臂連結,搖動升降手輪,經升降絲杠運動,使反應釜蓋在導柱上、下、左、右運動,升降臂的活動靠滾珠的減摩作用自由運動無阻。
反應釜蓋的轉動與釜體的傾斜倒料及復位。首先將釜蓋通過升降手輪及升降絲杠提起一定的高度,再松動吊臂上的緊固手扭,用手按下定位活動鍵釜蓋就可以左右轉動。再松動轉動座上的緊固手扭,按住轉動按鉤轉動傾倒手輪,使釜體保證一定的倒料角度,再松開轉動按鉤即可倒料。釜體需要復位時,搖動傾倒手輪,按住轉動按鉤,即可快速復位,為了不使釜體左右擺動,必須對傾倒手輪用手來控制速度達到復位為止。
3、回轉攪拌是采用筒形磁力偶合結構,力矩的大小由磁性材料來決定,一般采用是強磁稀土,具有較大的偶合力,以電動機為動力,通過偶合器使攪拌器產生足夠的攪拌力,漿是隨操作者可更換的,有漿、錨、框、攪龍蝸輪等部件對各種物質粘度的適用來選擇。
4、閥件設有氣相閥、液相閥(又叫插底管閥)、安全爆破閥、進料閥、出料閥,按用戶要求進行增減。閥的結構采用是往復結構,其特點比旋轉式閥密封壽命增長1.5倍。爆破閥設有雙安全裝置和單安全裝置兩種,其爆破膜片由制造廠調好后出廠,不許任意調整或松動,壓力表均在正上方指示。
